اینورتر خورشیدی هیبریدی 3KW 5KW 8KW 10KW 12KW Off Grid AC Inverter با باتری DC 24V 48V
شرح:
اینورتر متصل به شبکه انرژی را مستقیماً به شبکه می فرستد، بنابراین فرکانس و فاز شبکه باید ردیابی شود که معادل یک منبع جریان است.البته در حال حاضر برخی از اینورترها قابلیت پیمایش ولتاژ پایین را دارند و می توانند تنظیم PQ را انجام دهند.
اینورتر خارج از شبکه معادل ایجاد یک شبکه برق کوچک مستقل است که عمدتاً ولتاژ خود را که یک منبع ولتاژ است کنترل می کند.
اینورتر متصل به شبکه نیازی به ذخیره انرژی ندارد، اما انرژی قابل تنظیم نیست.مقدار برق فتوولتائیک تولید شده صرف نظر از اینکه دیگران بخواهند یا نخواهند به شبکه ارسال می شود.شبکه برق خیلی آن را دوست ندارد.
خارج از شبکه به طور کلی نیاز به ذخیره انرژی دارد و انرژی را به شبکه ارسال نمی کند.شبکه برق حق دخالت ندارد.
امکانات :
پارامتر:
| مدل | HSI 5500P | قابل تنظیم | |
| ورودی باتری | |||
| نوع باتری ولتاژ نامی ورودی باتری حداکثر شارژ هیبریدی جریان شارژ |
مهر و موم شده، سیل، ژل، LFP، سه تایی 48 ولت (حداقل ولتاژ راه اندازی 44 ولت) 100A |
√ √ |
|
| محدوده ولتاژ باتری ورودی خورشیدی حداکثر ولتاژ مدار باز PV محدوده ولتاژ کاری PV محدوده ولتاژ MPPT حداکثر جریان ورودی PV حداکثر توان ورودی PV |
40Vdc~60Vdc ±0.6Vdc(هشدار کمبود ولتاژ/ولتاژ خاموشی/ هشدار اضافه ولتاژ/بازیابی اضافه ولتاژ...) 500Vdc 120-500Vdc 120-450Vdc 22A 6000 وات |
√√ | |
| حداکثر جریان شارژ PV ورودی AC (ژنراتور/شبکه) حداکثر جریان شارژ شبکه ولتاژ ورودی نامی محدوده ولتاژ ورودی |
100A 60A 220/230Vac حالت اصلی UPS: (170Vac~280Vac) تا 2% حالت ژنراتور APL: (90Vac~280Vac)±2% |
√√ √√ √√ |
|
| فرکانس | 50 هرتز / 60 هرتز (تشخیص خودکار) | ||
| راندمان شارژ اصلی | >95% | ||
| زمان سوئیچ (بای پس و اینورتر) | 10 میلی‌ثانیه (مقدار معمولی) | ||
| حداکثر جریان اضافه بار بای پس خروجی AC |
40A | ||
| شکل موج ولتاژ خروجی ولتاژ خروجی نامی (Vac) |
موج سینوسی خالص 230Vac |
√√ | |
| توان خروجی نامی (VA) | 5500 | ||
| توان خروجی نامی (W) | 5500 | ||
| اوج قدرت | 11000VA | ||
| ظرفیت موتور در بار محدوده فرکانس خروجی (هرتز) |
4 اسب بخار 50Hz±0.3Hz/60Hz±0.3Hz |
√√ | |
| حداکثر بهره وری | >92% | ||
| اتلاف بدون بار | حالت غیر صرفه جویی در انرژی: ≤50W حالت صرفه جویی در انرژی:≤25W (تنظیم دستی) | ||
| عمومی | |||
| ⑬ | ⑭ ⑮ | تعداد فازهای موازی/تقسیم شده | 1-6 عدد |
| گواهی | CE(IEC62109-1)/CETL(UL 1741 C22.2 NO.107.1)/FCC/SAA | ||
| سطح گواهی EMC | EN61000، C2 | ||
| محدوده دمای کاری | -10 درجه سانتی گراد ~ 55 درجه سانتی گراد | ||
| محدوده دمای ذخیره سازی محدوده رطوبت ابعاد وزن (کیلوگرم) |
-25 درجه سانتی گراد ~ 60 درجه سانتی گراد 5% تا 95% (محافظت پوشش منسجم) 426mm*322mm*124mm426mm*322mm*124mm 10.5 |

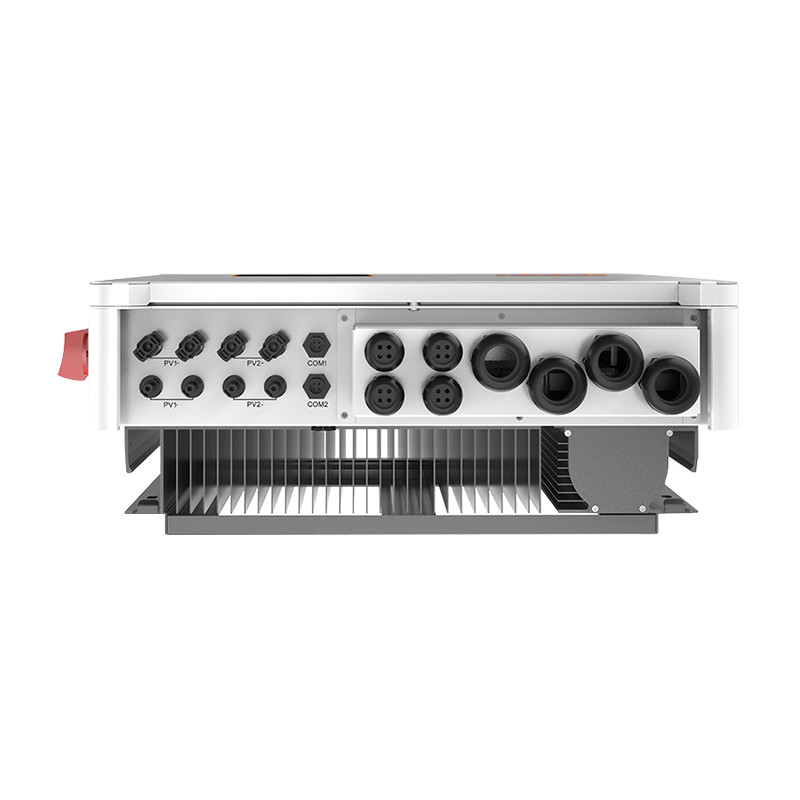

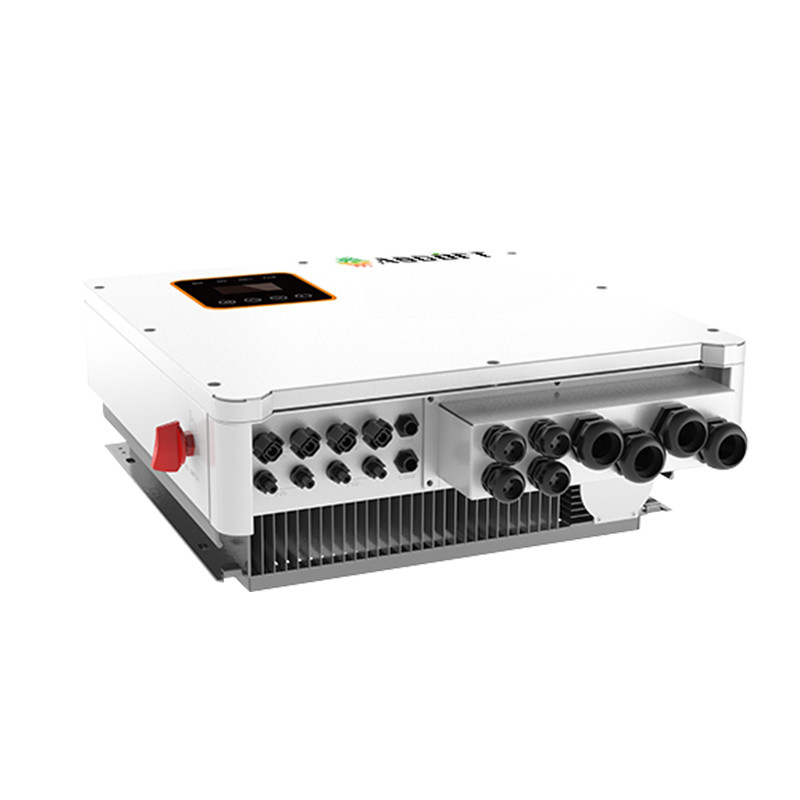

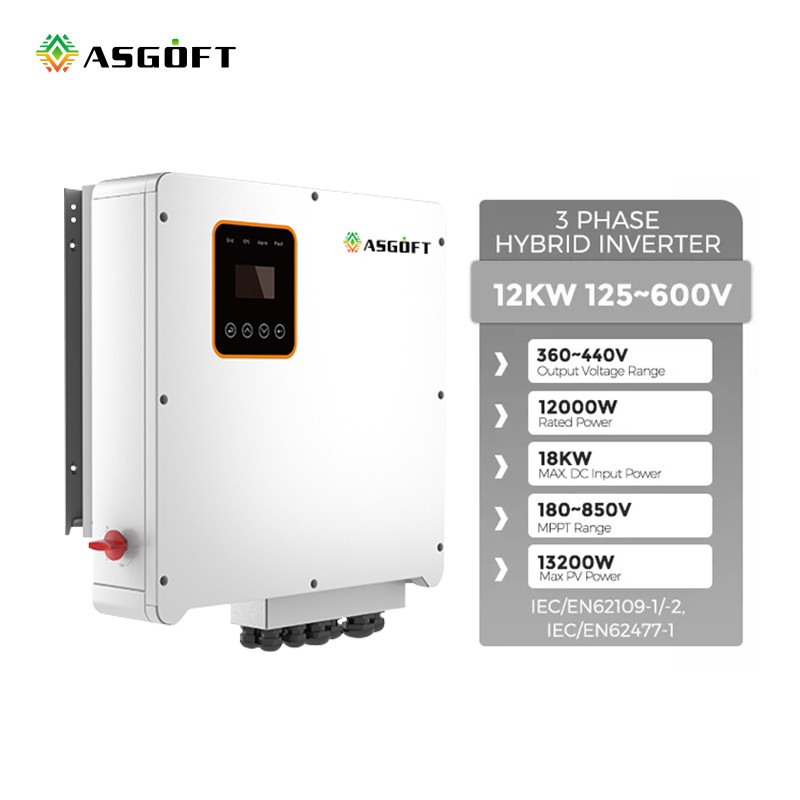

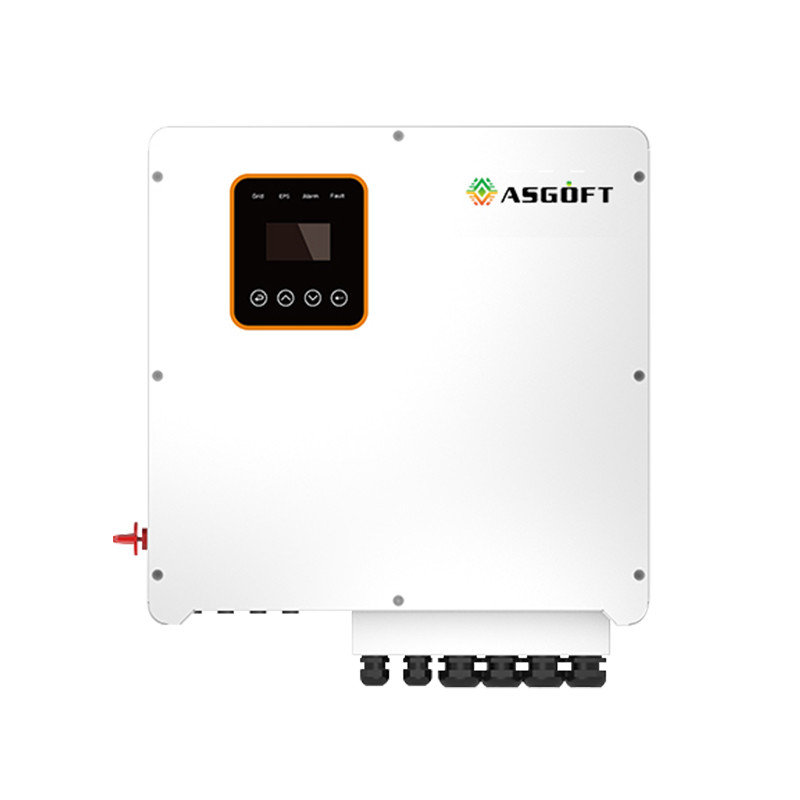

جزئیات محصول :
